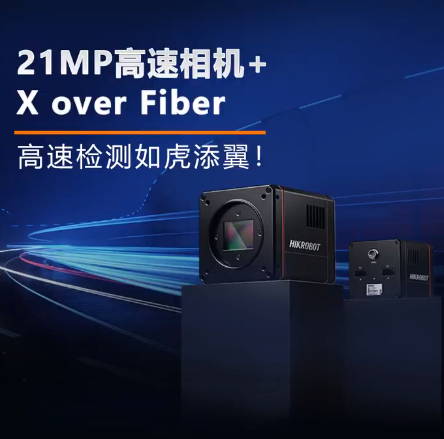

海康21MP高速相機+X over Fiber，高速檢測如虎添翼！

2021年面世的2100萬像素CXP12接口相機

在SMT行業全面助力高速應用

實現了生產檢測速度的提升

隨著今年全新X over Fiber高速接口的推出

進一步推進更高速的相機產品在工業領域的應用

海康X over Fiber超高速相機.png

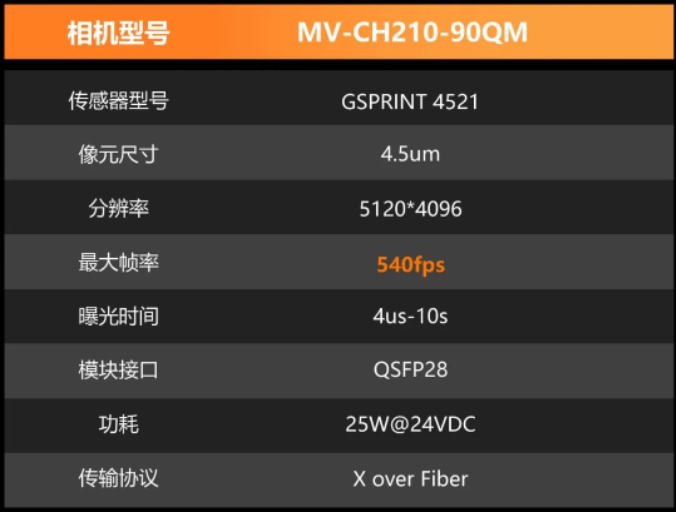

2100萬像素超高速相機

海康機器人全新推出2100萬像素X over Fiber超高速相機，搭載GSPRINT4521芯片，高速的傳輸接口能夠充分發揮sensor高速的特性，實現滿分辨率下最大540fps。同時，傳輸協議基于光纖介質也能提供更強的抗干擾力與更遠的傳輸距離。


突破傳統協議帶寬限制實現100Gbps

MV-CH210-90QM采用了X over Fiber協議，利用光纖易于聚合的特性，配合QSFP28模塊，可大幅提升傳輸帶寬，理論帶寬達到100Gbps，相機最大幀率提升至540fps，并且通過ROI或Binning后，能進一步提升。相較上一代的高速相機，幀率提升143%。在實際應用中，進一步壓縮相機取圖時間，提高整體CT時間，從而提升檢測效率。

更靈活的拓?fù)溥B接

由于2100萬像素X over Fiber高速相機的超高帶寬，需要配合2張?？禉C(jī)器人自研光口采集卡MV-GQ1001實現100Gbps的帶寬。在工控機無法支持進行超高速數據流處理時，拓?fù)浞绞揭仓С窒鄼C(jī)分別連接至兩臺工控機進行傳輸，兩臺工控機并行接受和進行數據處理，降低對單臺工控機性能的要求以及低算法耗時的需求。

2100萬像素X over Fiber高速相機.png

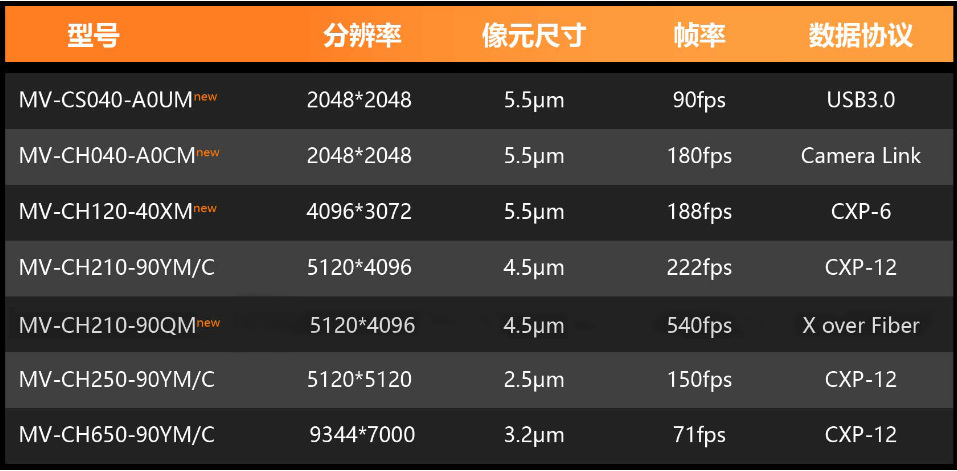

高速家族一覽

除了2100萬像素X over Fiber面陣相機以外，?？禉C(jī)器人還基于目前市面上通用高速傳輸協議，擴展了完整的高速面陣相機系列，分辨率有400萬、1200萬、2100萬、2500萬、6500萬分辨率等可以選擇。針對不同的應用，有不同散熱結構可選，包括無風扇散熱鰭片結構、風扇散熱等。

X over Fiber面陣相機.png

得益于超高速的特點，尤為適用于高速運動捕捉、科學研究、電子半導體、SMT等行業。

?？礨 over Fiber面陣相機應用.png
