1. 簡介

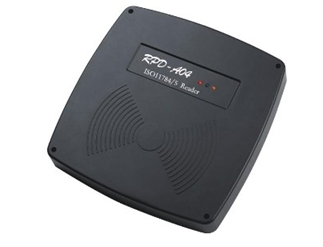

IVY-A04系列是廣州艾韋迅信息科技有限公司開發的遠距離ISO11784/11785電子標簽閱讀器。該閱讀器配套瑞比德科技的動物耳標使用讀取距離大于40cm。

遠距離電子標簽閱讀器IVY-A04具有以下特點：

◆產品支持對EM4305，S256，T5577等符合ISO11784/ISO11785的讀取操作；

◆支持ISO11784/5標準；

◆尺寸：260mm X 260mm X 35mm；

◆工作電壓：12V-DC，工作電流：<150mA；

◆UART，RS232，RS485多種接口可選；

◆讀卡距離遠：讀動物耳標40cm以上；

◆穩定性高，可自動適應各種環境，長期使用不會漂移；

◆可靠性高，ESD保護，防浪涌保護；

 遠距離電子標簽閱讀器IVY-A04電氣參數

2.1極限參數

工作溫度…………………………………………………………………………-20℃~+85℃

貯存溫度……………………………………………………………………… -40℃~+125℃

供電電壓(vcc to vss)……………………………………………………………-0.3V~+4.2V

管腳對地電壓……………………………………………………………………-0.3V~+5.8V

每個管腳最大IOL…………………………………………………………………    ±2mA

相對濕度 …………………………………………………………………………  5%~95%

注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。

2.2直流特性

測試條件Temperature=+25℃。

表 3.1設備直流特性表

符號參數測試條件最小值最大值單位

VCC工作電壓2.73.6V

IDC1電流消耗正常模式80105mA

IDC2電流消耗待機模式μA

VIL輸入低電平VSSVSS+0.6V

VIH輸入高電平0.8VCCVCCV

VOL輸出低電平I(OLMAX)=-6mAVSSVSS+0.6V

VOH輸出高電平I(OHMAX)=6mAVCC-0.6VCCV

3. 接線說明

紅色                                    DC12V ~18V

黑色                                    地

黃色                                    RS485  A（R+）

綠色                                    RS485  B（R－）

棕色                                    保留

白色                                    保留

4. 通信協議

IVY-A04使用的是字符串傳輸格式。默認RS485地址為0x01，波特率為19200，8個數據位，1個停止位，無校驗位；默認狀態下蜂鳴器打開。

遠距離電子標簽閱讀器IVY-A04應用

◆應用領域：生豬管理，牛管理，羊管理，停車場管理。
